罐区检测系统
1、系统概述
实时监测每个罐的液位及温度，当超出危险范围发出报警信号并控制阀门及电机作出相应的反应。在灌装区域，实现报警监控和自动切换等功能。

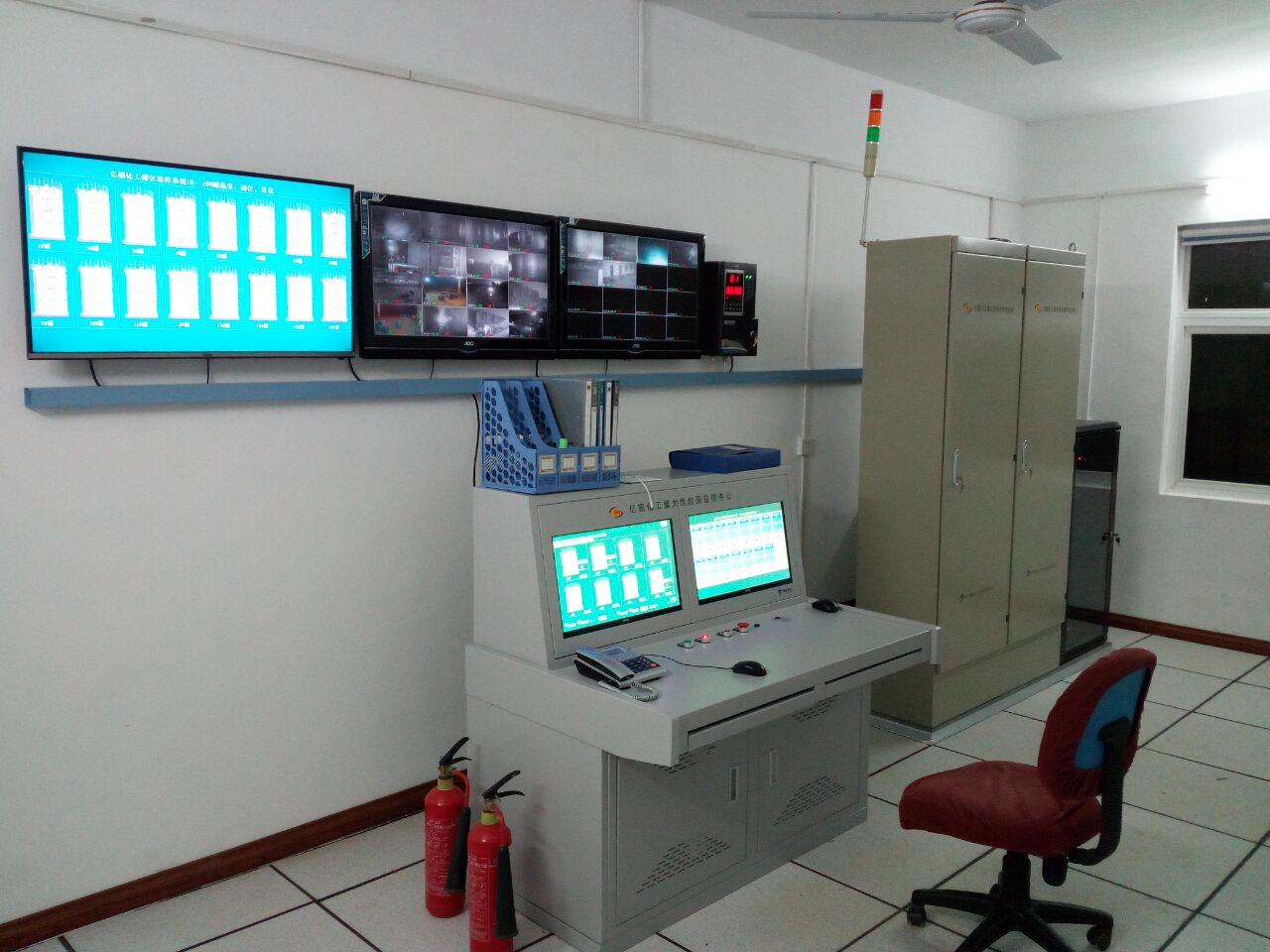

2、工作原理：在整个罐区中实时检测每个罐中的液位和温度。在液位检测中，当罐体液位超过高限位时触发高位报警并提示液位超高罐体，当液位超出高限位时发出声光报警并打开阀门，启动抽出泵关闭阀门。同时液位具有低报警和低低报警。对于罐体温度，当温度达到设定值时启动喷淋泵给罐体降温。在灌装区，安装24路自动报警，并进行声光报警，提示现场操作人员罐区罐体状况，并能够自动切断灌装泵。在上位机上可以实时显示各个罐体的状态，提供信息报警，可以打印相应报表。
3、功能：
1）实进监控各个罐体液位做出低低报警、低报警、高报警和高高报警（当低低报警、低报警和高报警发出报警信号，若高高报警发出声光报警差启动阀门、抽出泵）
2）实进监控各个罐体的温度，当温度达到设定值时启动喷淋泵给罐体降温。
3）灌装区域提供防爆报警箱，提供24个罐体的液位报警和1路的声光报警。
4）上位机具有远程登录访问的功能。
5）上位机实时监控罐体状态在授权时进行系统参数的设定。
6）具有系统自诊断功能检测系统故障和传感器线路问题。
 |
